Отчет о прохождении преддипломной практики.

СОДЕРЖАНИЕ

1.Краткая характеристика базы практики (наименование, численность работающих, объемы и виды выполняемых работ).

Для прохождение производственной практики я устроился в компанию ООО _____. Адрес: г. ___. Руководителем преддипломной практики был кадастровый инженер ____ _._. Целью данной практики является приобретение умений и профессиональных навыков, закрепление и углубление знаний, полученных мною в процессе теоретического обучения, а также получение практического опыта работы в коллективе.

2.Структура организации.

ООО ____ занимается:

3.Виды топографо-геодезических работ, выполняемых организацией.

Компания занимается межеванием участков. Главная цель межевания – это вычисление и установка границ участка ровно по его координатам в плане документов, ну а если ранее оно не производилось – их создания. Поэтому данная процедура позволяет установить, не только видимый радиус «своей» территории, но и закрепить это на уровне документации (в том числе государственного реестра).

Как и говорилось, в большинстве случаев такая потребность возникает при переоформлении документов и при этом, независимо от причин. Так что межевание может требоваться в случае:

Земельный участок с неустановленными границами – это проблема для его владельца. Но она быстро решается специалистами компании.

«Забить колышки» – именно так называется в народе вынос границ участка в натуру. Если вы сталкивались с проблемой межевания земельной площади, вам наверняка знакома эта фраза.

Вынос границ в натуру означает, что они будут не просто определены на местности и зафиксированы в документах, но и закреплены межевыми знаками.

Определив и согласовав границы, их фиксируют межевыми знаками. Вынос точек для межевания сопровождается их дальнейшим закреплением дюбелями (на асфальте) или металлической арматурой (на земле). В результате остаются пометки, сделанные краской или с помощью сигнальной ленты. По отмеченным точкам владелец участка может спокойно установить свой забор. Кроме того, после выноса точек в натуру получают отметки, ориентируясь на которые на участке можно выполнять строительство.

Топографическая съемка земельного участка—производится для установки как можно точных данных об исследуемом участке!

А именно:

Виды топографической съемки.

Она разделяется по способу выполнения на наземную, аэрофотосъемку и космическую.

Аэрофотосъемка проходит с помощью летательного аппарата, который летит на заданной высоте и на нем находится укреплённое специальное оборудование.

Космическая делается из космоса и предназначена для произведения огромнейших масштабов.

4.Описание геодезических приборов, используемых в организации (технические характеристики, фотографии).

Кадастровые работы проводятся в границах Воронежской области. Основными заказчиками являются как физические лица на оформление личных подсобных хозяйств, дачных участков для индивидуального жилищного строительства, так и юридические лица для постановки своих объектов недвижимости на кадастровый учет с последующей регистрацией. Работы выполняются новейшими приборами, Электронный тахеометр Trimble M3 DR и EFT M3 GNSS (аппаратура геодезическая спутниковая).

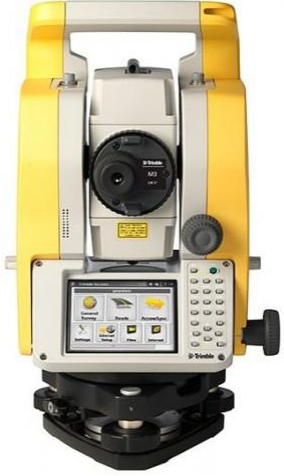

ЭЛЕКТРОННЫЙ ТАХЕОМЕТР Trimble M3 DR. Новое поколение электронных тахеометров Trimble M3 DR

ЭЛЕКТРОННЫЙ ТАХЕОМЕТР Trimble M3 DR. Новое поколение электронных тахеометров Trimble M3 DR - это современные приборы, высокого качества которые предназначены для выполнения топографических съемок, используется в линейных изысканиях, строительстве и при производстве землеустроительных работ. Программное обеспечение тахеометра позволяет производить измерения полярных и прямоугольных координат площади земельного участка, определить недоступное расстояние и высоту объекта, выполнить вынос запроектированной точки в натуру. Результаты измерения могут быть записаны в карту памяти PCMCIA и переданы в компьютер для последующей обработки. Прибор может комплектоваться дополнительными принадлежностями, а также пакетом программ доля обработки полевых измерений. Тахеометр Trimble M3 DR может поставляться в русскоязычном, англоязычном и испаноязычном вариантах. Для районов с суровым климатическими условиями разработан северный вариант тахеометра Trimble M3 DR для работы при крайне низких температурах.

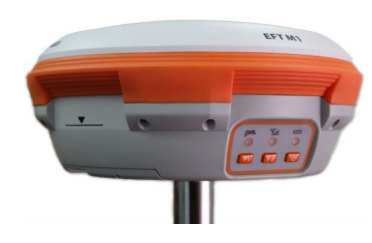

Приемник EFT M3 GNSS – является новым GNSS-приемником. Как и большинство спутниковых решений EFT, данный прибор базируется на высокотехнологичной GNSS-плате Trimble BD970 с технологией Trimble Maxwell 6 для отслеживания данных со спутников на 220 каналах.

Приемник EFT M3 GNSS – является новым GNSS-приемником. Как и большинство спутниковых решений EFT, данный прибор базируется на высокотехнологичной GNSS-плате Trimble BD970 с технологией Trimble Maxwell 6 для отслеживания данных со спутников на 220 каналах. Отличительной особенностью прибора является его малые габариты: размер прибора 127,5 х 57 мм и вес, равный 580 г, делают приемник незаметным на вешке. Работа с ним доставит только положительные эмоции. Приемник EFT M3 GNSS использует GSM/GPRS/3G модем контроллера для выполнения RTK измерений по CSD, GPRS. Отсутствие собственного модема в корпусе приемника позволило сохранить малый вес и размер прибора. Подключение к контроллеру производится по модулю Bluetooth и дает возможность исключить из комплекта соединительные кабели, которые в результате эксплуатации могут порваться или просто доставлять неудобство.

Технология беспроводного соединения NFC соединяет приемник и контроллер одним касанием – быстро, удобно и без лишних усилий. Эта технология сэкономит драгоценное время в поле и позволит использовать его с максимальной эффективностью.

EFT M3 GNSS позволяет выполнять работы в температурном диапазоне от - 45°С до +65°С. Прибор имеет пыле- влагозащищенность наивысшего уровня - IP68, что позволяет быть уверенным в том, что производственные задачи будут решены независимо от условий измерений и времени года в любую погоду.

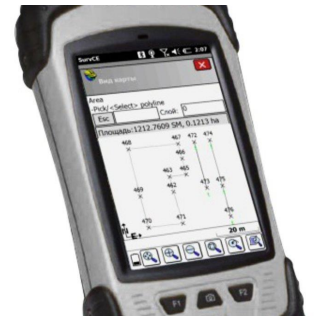

Приемник EFT M3 GNSS управляется с помощью программного обеспечения Field Survey, которое было специально разработано на ОС Android. Приемник EFT M3 GNSS также поддерживает уже знакомое многим программное обеспечение Carlson SurvCE. Прибор идеально подходит для работы в сетях базовых станций, а также для сеансов статических измерений (сгущение сетей, мониторинг). Легкий, компактный, надежный приемник доставит Вам настоящее удовольствие от полевых работ.

5. Перечень объектов и работ, с которыми познакомился студент во время практики.

5. Перечень объектов и работ, с которыми познакомился студент во время практики.

Инструктаж по технике безопасности. Знакомство с производственным процессом. Структура организации. Организационные работы.

Топографическая съемка.

Нивелирование поверхности различными методами.

Тригонометрическое нивелирование на строительных площадках.

Вертикальная планировка земельного участка с привязкой.

Камеральная обработка топографо-геодезических данных при работах на промышленных площадках.

Формирование и сдача отчета.

6. Описание технологии выполнения 1-2 видов работ, выполняемых студентом во время практики с фотографиями.

Топографическая съемка – съемка, в результате которой должен быть получен план или карта с изображением ситуации и рельефа.

Этапы топографической сьемки.

Подготовительный. Заключается контракт, подготавливается необходимая документация. Посещаются специальные органы, которые дают разрешение на проведение работы.

Полевой. Геодезист приезжает на участок и проводит топографическую съемку.

Итоговый. Составляется план и технический отчет, сдается работа.

Подготовительный этап включает в себя:

Полевой этап включает в себя:

Мы прибыли на объект и начали осмотр местности. Увидели границы участка и строения. Зарисовали абрис границ этого объекта с нанесение на план всех строений, столбов линий передач, заборы, обозначили подъезд участку и указали покрытие дороги. Потом выбрали более удобные станции.

Чтобы показать разность высот мы использовали пикеты. Мы взяли отметки пикета из каталога пунктов опорно-межевой сети и выбрали ближайший к нам знак. Один человек пошел к пикету, другой остался на месте. После того как один человек установил GPS приемник и он начал отматывать километраж, человек на станции включил приемники установление на станции. После чего мы ждали, пока точки свяжутся.

Камеральный этап предполагает проведение основательной обработки информации, полученной в ходе мелко- и крупномасштабной топографической съемки. На основании этих данных и происходит формирование полного пакета документов, которые впоследствии передаются заказчику. Вся документация представлена заказчику, как в графическом, так и в электронном виде.

6.Привязка сьемки к опорной сети.

Сущность привязки состоит в передаче плановых координат с пунктов опорной сети как минимум на одну точку хода и дирекционного угла на одну из сторон хода. Координаты пунктов и дирекционные углы исходных направлений выбирают из каталогов пунктов геодезической сети.

Случаи привязки:

Разбивочные работы выполняются специалистами строительной организации непосредственно в ходе строительства.

В разбивочных работах различают два этапа – разбивку главных осей сооружения и детальную разбивку.

Разбивка главных осей сооружения.

Главными осями являются:

у линейного сооружения - закрепленная на местности трасса:

у опоры моста – ее продольная и поперечная оси;

у зданий – оси наружных стен.

Разбивку главных осей выполняют, как правило, измерениями от пунктов геодезической сети или от существующих сооружений.

После прибытия на объект и осмотра местности мы начали разбивку оси наружных стен здания. Приступили к отметкам координат угловых точек дома на местности. Для передвижения использовали служебный транспорт LADA.

Для этого включили Аппаратуру геодезическую спутниковую EFT M1 GNSS. После нахождения всех спутников и установки с ним связи аппаратура подала сигнал о готовности к работе. Далее мы пошли искать координаты (приблизительное нахождение координат было установлено ранее и отмечено колами). Было выявлено, что предыдущие отметки координат сместились на несколько миллиметров в ходе строительных работ. После нахождения всех четырех координат угловых точек будущего фундамента под дом мы приступили к отложению углов дома по 90º.Этот вид работ выполняли электронным теодолитом. После центрирования и горизонтирования прибора я навелась на левую точку (колышек) и обнулилась на нее. Далее, поворачивая прибор по часовой стрелки, навела прибор на правую точку и проследила градусную отметку (90º). Данные действия произвели на каждой точке проектируемого дома. Чтобы избежать дальнейших повреждений отснятых точек мы сделали выноски.

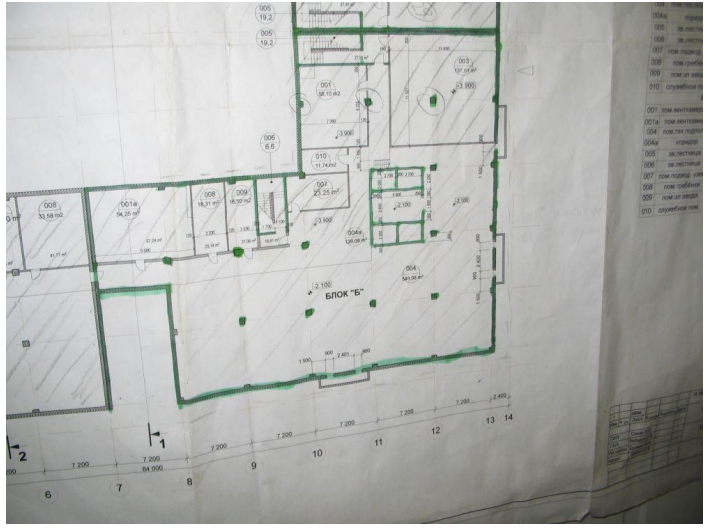

6.Рабочая техническая документация на объекте с приложением примеров.

7.Техника безопасности ведения работ на объекте.

7.Техника безопасности ведения работ на объекте.

Все виды полевых топографо-геодезических работ должны производиться в строго соответствии с требованиями по технике безопасности, содержащимися в технических инструкциях.

До начала работ в городах , населенных пунктах, пунктах на территориях промышленных объектов и объектов специального назначения, по линиям железных дорог и автомагистралей, в лесах и т.д. необходимо получить в органах, ведающих данной территорией, разрешение на право производства работ и согласовать требования по безопасности, предъявляемые местными организациями к проведению планируемых топографо-геодезических работ.

Полевые топографо-геодезические работы в необжитых и труднодоступных районах в зимнее время могут производиться только с разрешения соответствующего органа, в других случаях – с разрешения руководства предприятия при соблюдении соответствующих безопасных условий труда. Производство работ на открытом воздухе при температуре ниже 250С, наверху геодезических знаков и различных монтажных конструкций при температуре ниже минус 100С допускается только по особому регламенту труда, устанавливаемому администрацией и профкомом предприятия. К работе на электроприборах, радиоаппаратуре, фотолабораторных установках, автотранспортных средствах, подъемных и буровых механизмах и другом оборудовании, а также к обслуживанию двигателей, компрессов и электроустановок должны допускаться лица, имеющие на это право, подтвержденное соответствующим документом.

Запрещается проведение полевых топографо-геодезических работ в необжитой местности в одиночку или малыми группами менее трех человек. Запрещается допускать к работе лиц в нетрезвом состоянии. При эксплуатации оборудования, приборов, аппаратуры и механизмов запрещается:

- применять не по назначению и использовать это оборудование для работ в неисправном состоянии;

- работать без ограждений, приспособлений и средств защиты или при неисправном их состоянии;

- эксплуатировать при нагрузках и давлениях, превышающих установленные(допустимые) паспортом нормы;

- эксплуатировать без установленных или при неисправных контрольноизмерительных приборах(манометры, индикаторы и т.п.);

-пользоваться оборудованием или технологией, разработанными рационализаторами, не имеющими специального технического заключения по их безопасности эксплуатации в производстве;

- оставлять без присмотра работающие оборудование и аппаратуру, требующие обязательного присутствия обслуживающего персонала.

К техническому руководству топографо-геодезическими работами допускаются лица, имеющие специальное техническое образование и прошедшие аттестацию по профилю выполняемых работ. Разрешается студентам топографо-геодезической специальности высших учебных заведений, закончившим четыре курса, занимать на время прохождения производственной практики инженерно-технические должности при условии сдачи ими в учебных заведениях экзаменов по профилирующим дисциплинам и технике безопасности.

8.Предложения и замечания по организации практики.

Замечаний по прохождению практике нет. При прохождении производственной практики особых трудностей не возникало. Было очень интересно знакомиться с работой кадастрового инженера. Думаю, что опыт, полученный мной на данной практике, несомненно, пригодится мне в дальнейшем при построении своей профессиональной деятельности.
